AFSK 1200 Modem 1200 Baud
für Packet-Radio Controller TNC3/31

Aufbau

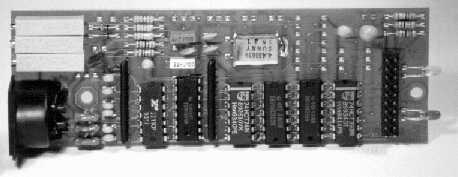

Das AFSK1200 ist zum Einbau ins TNC3S oder TNC31 vorgesehen, die Leiterplatte ist 120x40 mm groß und kann direkt mit dem Modemkabel des TNC angeschlossen werden. Die Trimmer (DCD-PLL, Mikrophonspannung, Demodulator-Schaltpunkt) sind durch das Fenster auf der Rückseite des TNC3 einstellbar. Das Funkgerät wird mit einem 5-poligen DIN-Stecker (wie TNC2) angeschlossen.

Eigenschaften

Das Modem arbeitet mit einem quarzgesteuerten Modem-IC, alle Frequenzen sowie die Baudrate werden von einer einzigen Quarzfrequenz abgeleitet. Das AFSK1200 benötigt 5 Volt Versorgungsspannung und hat einen Strombedarf von ca. 20 mA. Die Trägererkennung (DCD) wird separat mit einem XR2211 Ton-Decoder IC realisiert ("Digitale Rauschsperre). Die DCD-Erkennung wird mit einer Leuchtdiode "DCD" an der Frontplatte des TNC angezeigt. Bei Empfang ist das Modem stummgeschaltet, dadurch lassen sich mehrere Modems am gleichen Modulator parallel betreiben. Zur Sendertastung wird ein VMOS-Feldeffekttransistor mit max. 0,2 A Schaltstrom verwendet. Bei Überschreitung einer Sendedauer von ca. 20 sec. wird der Sender abgeschaltet (Watchdog). Das AFSK1200 Modem ist für Vollduplex geeignet (gleichzeitiges Senden und Empfangen).

Handbuch

Im Handbuch werden die Anschlusskabel für alle gängigen Amateurfunk und CB-Transceiver beschrieben. Außerdem sind Schaltbild, Bestückungsplan, Teileliste und Abgleichanleitung enthalten.

Optionen

Das AFSK1200 benötigt bzw. erzeugt Daten im NRZI-Format. Falls Das Modem für Nachrüstung eines TNC2 (TNC2H) verwendet werden soll, geben Sie bei der Bestellung "Option NRZ" an. In diesem Fall bauen wir an der vorbereiteten Stelle der Platine ein zusätzliches IC zur NRZI/NRZ-Wandlung ein.

Bestellinformation AFSK1200 1200 Baud Modem

Das Modem AFSK1200 wird im TNC3S oder TNC31 eingebaut geliefert, Einzeln bestellte Modems werden als bestückte, getestete Leiterplatte mit Handbuch geliefert.
